底盤懸掛系統chassis suspension system是汽車的車架與車橋或車輪之間的一切傳力連接裝置的總稱，懸架的主要作用是傳遞作用在車輪和車身之間的一切力和力矩，比如支撐力、制動力和驅動力等，并且緩和由不平路面?zhèn)鹘o車身的沖擊載荷、衰減由此引起的振動、保證乘員的舒適性、減小貨物和車輛本身的動載荷。
作用
底盤懸掛系統指汽車的懸掛系統，它還是車架與車軸之間連接的傳力機件，
對其他性能諸如行駛的安全性、通過性、穩定性以及附著性能都有重大影響。
懸掛
懸掛是汽車的車架與車橋或車輪之間的一切傳力連接裝置的總稱，懸架的主要作用是傳遞作用在車輪和車身之間的一切力和力矩，比如支撐力、制動力和驅動力等，并且緩和由不平路面?zhèn)鹘o車身的沖擊載荷、衰減由此引起的振動、保證乘員的舒適性、減小貨物和車輛本身的動載荷。典型的汽車懸掛結構由彈性元件、減震器以及導向機構等組成，這三部分分別起緩沖，減振和力的傳遞作用。絕大多數懸掛多具有螺旋彈簧和減振器結構，但不同類型的懸掛的導向機構差異卻很大，這也是懸掛性能差異的核心構件。根據結構不同可分為非獨立懸掛和獨立懸掛兩種。
非獨立懸掛
由于是用一根桿件直接剛性地連接在兩側車輪上，一側車輪受到的沖擊、振動必然要影響另一側車輪，這樣自然不會得到較好的操縱穩定性及舒適性，同時由于左右兩側車輪的互相影響，也容易影響車身的穩定性，在轉向的時候較易發生側翻。

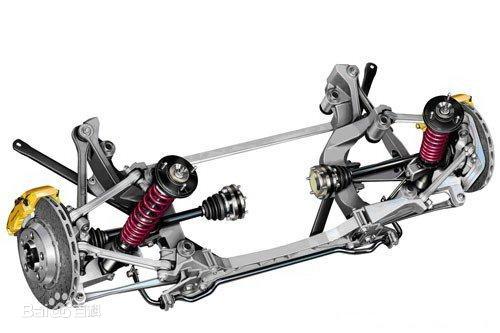

獨立懸掛底盤
扎實感非常明顯。由于采用獨立懸掛汽車的兩側車輪彼此獨立地與車身相連，
因此從使用過程來看，當一側車輪受到?jīng)_擊、振動后可通過彈性元件自身吸收沖擊力，這種沖擊力不會波及另一側車輪，使得廠家可在車型的設計之初通過適當?shù)恼{(diào)校使汽車在乘坐舒適性、穩定性、操縱穩定性三方面取得合理的配置。選用獨立懸掛汽車一般來說其操控性和舒適性均要明顯好于選用非獨立懸掛的汽車。
懸掛把車架與車輪彈性地聯系起來，關系到汽車的多種使用性能，是汽車最重要的三大總成之一（其它兩個分別是：發動機和變速箱）。從結構上看，汽車懸掛僅是由一些桿、筒以及彈簧等簡單構件組成，但汽車懸掛卻是一個非常難達到完美要求的汽車總成，這是因為懸架既要滿足汽車操縱穩定性的要求，又要保證汽車的舒適性要求，而這兩方面又是相互矛盾的。為了取得良好的舒適性，需要大大緩沖汽車的震動，這樣彈簧就要設計得軟些，但彈簧軟了卻容易使汽車發生剎車“點頭”、加速“抬頭”以及嚴重側傾偏向，不利于汽車的轉向，容易導致汽車操縱不穩定等。
懸掛的構件雖然簡單但參數的確定卻相當?shù)膹?fù)雜，廠家不但要考慮汽車的舒適性，操控穩定性還要考慮到成本問題?；谶@三個問題不同廠家有不同的傾向性策略。也就產生了國內比較常見的五種懸掛：麥弗遜式獨立懸掛、雙叉臂式獨立懸掛、單縱臂扭桿梁式半獨立懸掛、連桿支柱式獨立懸掛、多連桿式獨立懸掛。
懸掛系統分類
(l)非獨立式懸掛：將非獨立懸掛的車輪裝在一根整體車軸的兩端，這樣當一邊車輪運轉跳動時，就會影響另一側車輪也作出相應的跳動，使整個車身振動或傾斜。采取這種懸掛系統的汽車一般平穩性和舒適性較差，但由于其構造較簡單，承載力大，該懸掛多用于載重汽車、普通客車和一些其他特種車輛上。
(2)獨立式懸掛：獨立懸掛的車軸分成兩段，每只車輪用螺旋彈簧獨立地安裝在車架下面，這樣當一邊車輪發生跳動時，另一邊車輪不受波及，車身的震動大為減少，汽車舒適性也得以很大的提升，尤其在高速路面行駛時，它還可提高汽車的行駛穩定性。不過，這種懸掛構造較復雜，承載力小，還會連帶使汽車的驅動系統、轉向系統變得復雜起來。大多數轎車的前后懸掛都采用了獨立懸掛的形式，并已成為一種發展趨勢。
獨立懸掛的結構分有燭式、麥弗遜式、連桿式等多種，其中燭式和麥弗遜式形狀相似，兩者都是將螺旋彈簧與減振器組合在一起，但因結構不同又有重大區別。燭式采用車輪沿主銷軸方向移動的懸掛形式，形狀似燭形而得名，特點是主銷位置和前輪定位角不隨車輪的上下跳動而變化，有利于汽車的操控和穩定性。麥弗遜式是絞結式滑柱與下橫臂組成的懸掛形式，減振器可兼做轉向主銷，轉向節可以繞著它轉動，特點是主銷位置和前輪定位角隨車輪的上下跳動而變化，與燭式懸架正好相反。這種懸架構造簡單、布置緊湊、前輪定位變化小，具有良好的行駛穩定性。所以，轎車使用最多的獨立懸掛是麥弗遜式懸掛。
彈性元件優劣
(1)鋼板彈簧：由多片不等長和不等曲率的鋼板疊合而成。安裝好后兩端自然向上彎曲。鋼板彈簧除具有緩沖作用外，還有一定的減振作用，縱向布置時還具有導向傳力的作用。非獨立懸掛大多采用鋼板彈簧做彈性元件，可省去導向裝置和減振器，結構簡單。
(2)螺旋彈簧：只具備緩沖作用，多用于轎車獨立懸掛裝置。由于沒有減振和傳力的功能，還必須設有專門的減振器和導向裝置。
(3)油氣彈簧：以氣體作為彈性介質，液體作為傳力介質，它不但具有良好的緩沖能力，還具有減振作用，同時還可調節車架的高度，適用于重型車輛和大客車使用。
(4)扭桿彈簧：將用彈簧桿做成的扭桿一端固定于車架，另一端通過擺臂與車輪相連，利用車輪跳動時扭桿的扭轉變形起到緩沖作用，適合于獨立懸掛使用。
筒式減振器
減振器上端與車身或者車架相連，下端與車橋相連。當轎車在不平坦路上行駛，車身會發生振動，減振器能迅速衰減車身振動，利用本身油液流動的阻力來消耗振動的能量。
現代轎車大多都是采用筒式減振器，當車架與車軸相對運動時，減振器內的油液與孔壁間的摩擦形成了對車身振動的阻力，這種阻力工程上稱為阻尼力。阻尼力會將車身的振動能轉化為熱能，被油液和殼體所吸收。人們?yōu)榱烁玫貙崿F(xiàn)轎車的行駛平穩性和安全性，將阻尼系數不固定在某一數值上，而是隨轎車運行的狀態而變化，使懸掛性能總是處在最優的狀態附近。因此，有些轎車的減振器是可調式的可根據傳感器信號自動選擇。
